Hệ thống phao Hàng hải

Bài gửi by Bố già on Wed Aug 18, 2010 9:18 pm

Hệ thống phao hàng hải là một trong những thành phần của các phương tiện đạo hàng hàng hải (aids to navigation). Để miêu tả một phao hàng hải, ta luôn phải nhắc đến bốn đặc điểm sau của nó:
- Hình dáng (shape)
- Màu sắc (colour)
- Dấu hiệu ở trên đỉnh (topmark)
- Ánh sáng (light)
May mắn là tuy thế giới có hai hệ thống (bố trí) phao A và B, nhưng đặc điểm trên mỗi phao lại hoàn toàn như nhau.

Sau đây là các thành phần trong hệ thống phao hàng hải.

Cardinal mark (phao đánh dấu khu vực nguy hiểm): khu vực nguy hiểm được đánh dấu nằm giữa bốn loại phao bên dưới.


Các phao này cho ta biết:
   * vùng nước sâu nhất ở một khu vực.
   * phía an toàn để tàu đi qua.
   * điểm đặc biệt của luồng như khúc cong, khúc cua, vùng nước giao nhau.

Đặc điểm phao:
   * Top marks: hai hình nón màu đen riêng biệt.
   * Colours: màu vàng và đen xen kẽ nhau.
   * Lights: chớp flash trắng nhanh hoặc rất nhanh.

Biểu thị trên hải đồ:

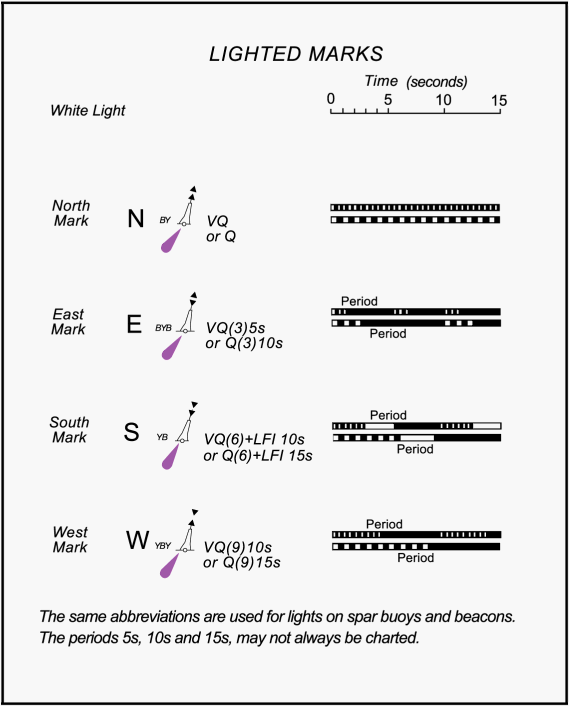

Hình dạng phao ban ngày và ban đêm:
- Phao bắc:


- Phao đông:


- Phao nam:


- Phao tây:



Được sửa bởi Bố già ngày Tue Mar 01, 2016 11:04 pm; sửa lần 1.

Bố già
Admin

Tổng số bài gửi : 2237
Điểm kinh nghiệm : 2895
Ngày tham gia : 18/03/2010
Nơi làm việc : Vietsovpetro
Đến từ : Hà Tĩnh

Xem lý lịch thành viên http://www.dieukhientaubien.net/

Về Đầu Trang Go down

Re: Hệ thống phao Hàng hải

Bài gửi by Bố già on Wed Aug 18, 2010 9:18 pm

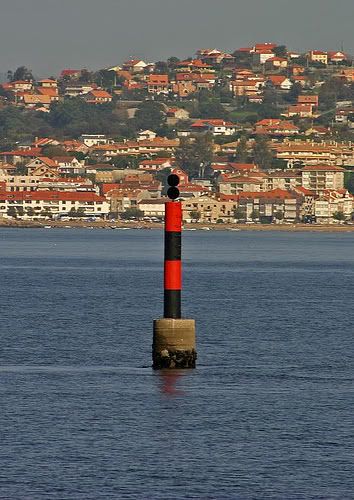

Isolated danger mark (phao đánh dấu cách ly khu vực nguy hiểm): đánh dấu xung quanh phao này có nguy hiểm, cần chú ý khi hoạt động hàng hải.



Đặc điểm:
* colour: đen xen kẽ một hoặc nhiều khoang đỏ.
* top mark: hai hình cầu màu đen riêng biệt.
* light: chớp flash hai lần mỗi chu kỳ.

Biểu thị trên hải đồ:

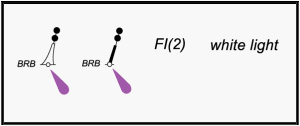

Hình dạng ban ngày và ban đêm:

Bố già
Admin

Tổng số bài gửi : 2237
Điểm kinh nghiệm : 2895
Ngày tham gia : 18/03/2010
Nơi làm việc : Vietsovpetro
Đến từ : Hà Tĩnh

Xem lý lịch thành viên http://www.dieukhientaubien.net/

Về Đầu Trang Go down

Re: Hệ thống phao Hàng hải

Bài gửi by Bố già on Wed Aug 18, 2010 9:18 pm

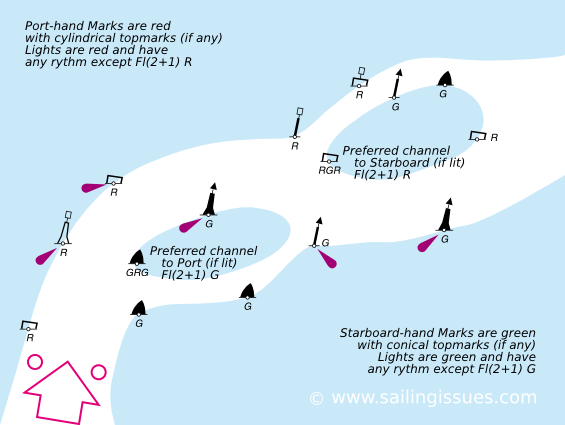

Lateral mark (phao luồng)

Hệ thống phao A: đi vào luồng ta thấy phao xanh bên phải, phao đỏ bên trái (hệ thống phao B ngược lại).

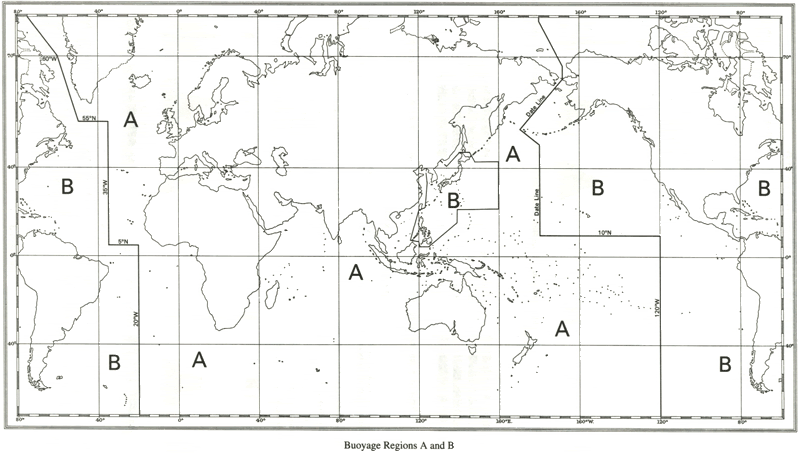

Khu vực áp dụng hệ thống phao A, B:


Biểu thị trên hải đồ:


Hình dạng cơ bản ban ngày và đèn chớp ban đêm:


Bố già
Admin

Tổng số bài gửi : 2237
Điểm kinh nghiệm : 2895
Ngày tham gia : 18/03/2010
Nơi làm việc : Vietsovpetro
Đến từ : Hà Tĩnh

Xem lý lịch thành viên http://www.dieukhientaubien.net/

Về Đầu Trang Go down

Re: Hệ thống phao Hàng hải

Bài gửi by Bố già on Wed Aug 18, 2010 9:19 pm

Safe water mark (phao đánh dấu vùng nước an toàn): cho phép các hoạt động hàng hải xung quanh khu vực đánh dấu.



Đặc điểm:
* colour: sọc dọc đỏ và trắng
* top mark: một khối cầu màu đỏ
* light: phát ánh sáng trắng, isophase, occulting, hoặc single long flash mỗi 10 giây.


Chú thích:
- Flashing: chớp sáng (thời gian sáng ít hơn thời gian tối)
- Occulting: chớp tắt (thời gian sáng nhiều hơn thời gian tối)
- Isophase: thời gian sáng/tối bằng nhau


Biểu thị trên hải đồ:

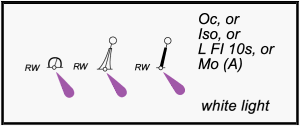

Hình dạng phao ban ngày và ban đêm:

Bố già
Admin

Tổng số bài gửi : 2237
Điểm kinh nghiệm : 2895
Ngày tham gia : 18/03/2010
Nơi làm việc : Vietsovpetro
Đến từ : Hà Tĩnh

Xem lý lịch thành viên http://www.dieukhientaubien.net/

Về Đầu Trang Go down

Re: Hệ thống phao Hàng hải

Bài gửi by Bố già on Wed Aug 18, 2010 9:19 pm

Special mark (phao đánh dấu các điểm đặc biệt): đánh dấu khu vực cách ly về giao thông thủy, khu vực nạo vét, khu vực cáp, đường ống, cửa cống. Nó cũng đánh dấu một luồng trong một luồng khác.



Đặc điểm:
* colour: vàng
* topmark: nếu có, là một dấu X màu vàng
* light: màu vàng, chớp flash.

Biểu thị trên hải đồ:


Hình dạng ban ngày và ban đêm:

Bố già
Admin

Tổng số bài gửi : 2237
Điểm kinh nghiệm : 2895
Ngày tham gia : 18/03/2010
Nơi làm việc : Vietsovpetro
Đến từ : Hà Tĩnh

Xem lý lịch thành viên http://www.dieukhientaubien.net/

Về Đầu Trang Go down

Re: Hệ thống phao Hàng hải

Bài gửi by Bố già on Thu Dec 30, 2010 9:04 pm

Tham khảo thêm (nhấn nút play để xem):

Phao chỉ hướng:


Được sửa bởi Bố già ngày Thu Dec 30, 2010 9:08 pm; sửa lần 1.

Bố già
Admin

Tổng số bài gửi : 2237
Điểm kinh nghiệm : 2895
Ngày tham gia : 18/03/2010
Nơi làm việc : Vietsovpetro
Đến từ : Hà Tĩnh

Xem lý lịch thành viên http://www.dieukhientaubien.net/

Về Đầu Trang Go down

Re: Hệ thống phao Hàng hải

Bài gửi by Bố già on Thu Dec 30, 2010 9:07 pm

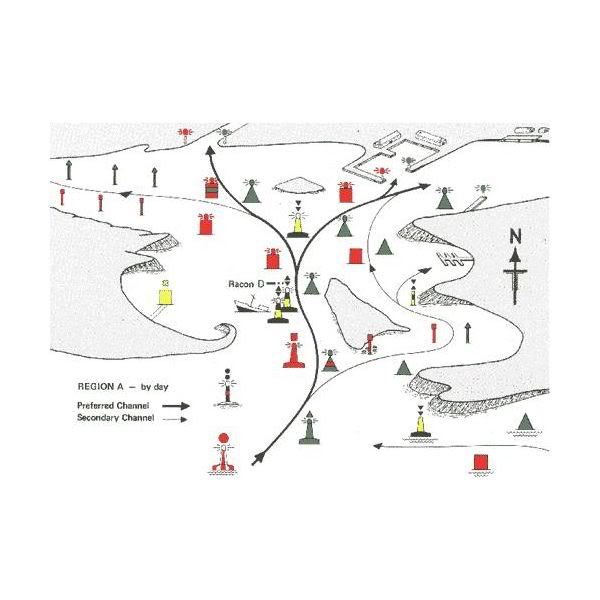

Phao mép luồng (Khu vực A):

Bố già
Admin

Tổng số bài gửi : 2237
Điểm kinh nghiệm : 2895
Ngày tham gia : 18/03/2010
Nơi làm việc : Vietsovpetro
Đến từ : Hà Tĩnh

Xem lý lịch thành viên http://www.dieukhientaubien.net/

Về Đầu Trang Go down

Re: Hệ thống phao Hàng hải

Bài gửi by Bố già on Thu Dec 30, 2010 9:08 pm

Phao mép luồng (Khu vực B):

Bố già
Admin

Tổng số bài gửi : 2237
Điểm kinh nghiệm : 2895
Ngày tham gia : 18/03/2010
Nơi làm việc : Vietsovpetro
Đến từ : Hà Tĩnh

Xem lý lịch thành viên http://www.dieukhientaubien.net/

Về Đầu Trang Go down

Re: Hệ thống phao Hàng hải

Bài gửi by Bố già on Thu Dec 30, 2010 9:09 pm

Phao đánh dấu vật nguy hiểm độc lập:

Bố già
Admin

Tổng số bài gửi : 2237
Điểm kinh nghiệm : 2895
Ngày tham gia : 18/03/2010
Nơi làm việc : Vietsovpetro
Đến từ : Hà Tĩnh

Xem lý lịch thành viên http://www.dieukhientaubien.net/

Về Đầu Trang Go down

Re: Hệ thống phao Hàng hải

Bài gửi by Bố già on Thu Dec 30, 2010 9:11 pm

Phao đánh dấu nguy hiểm mới:

Bố già
Admin

Tổng số bài gửi : 2237
Điểm kinh nghiệm : 2895
Ngày tham gia : 18/03/2010
Nơi làm việc : Vietsovpetro
Đến từ : Hà Tĩnh

Xem lý lịch thành viên http://www.dieukhientaubien.net/

Về Đầu Trang Go down

Re: Hệ thống phao Hàng hải

Bài gửi by Bố già on Thu Dec 30, 2010 9:12 pm

Phao đánh dấu khu vực đắm tàu nguy hiểm:

Bố già
Admin

Tổng số bài gửi : 2237
Điểm kinh nghiệm : 2895
Ngày tham gia : 18/03/2010
Nơi làm việc : Vietsovpetro
Đến từ : Hà Tĩnh

Xem lý lịch thành viên http://www.dieukhientaubien.net/

Về Đầu Trang Go down

Re: Hệ thống phao Hàng hải

Bài gửi by Bố già on Thu Dec 30, 2010 9:14 pm

Bài trắc nghiệm về phao hàng hải:

Bố già
Admin

Tổng số bài gửi : 2237
Điểm kinh nghiệm : 2895
Ngày tham gia : 18/03/2010
Nơi làm việc : Vietsovpetro
Đến từ : Hà Tĩnh

Xem lý lịch thành viên http://www.dieukhientaubien.net/

Về Đầu Trang Go down

Re: Hệ thống phao Hàng hải

Bài gửi by nguyenthang_ofcmrt on Thu Apr 21, 2011 9:56 pm

em chao thay ak!thay cho em hoi trong hai do co ghi chi so hai dang :FLW10S35m20M nghia la sao ak?em cam on thay nhieu

nguyenthang_ofcmrt
Ordinary Seaman

Tổng số bài gửi : 13
Điểm kinh nghiệm : 17
Ngày tham gia : 21/03/2011

Xem lý lịch thành viên

Về Đầu Trang Go down

Re: Hệ thống phao Hàng hải

Bài gửi by Bố già on Thu Apr 21, 2011 11:18 pm

Đèn biển kí hiệu trên hải đồ FlW10s35m20M có nghĩa là Chớp sáng (single-flashing), đèn màu trắng (white), chu kỳ 10 giây, độ cao so với mực nước biển 35 mét, tầm xa 20 hải lý.

P/S: Tớ không phải là thầy Very Happy , lần sau bạn gửi bài bằng Tiếng Việt có dấu nhé.

Bố già
Admin

Tổng số bài gửi : 2237
Điểm kinh nghiệm : 2895
Ngày tham gia : 18/03/2010
Nơi làm việc : Vietsovpetro
Đến từ : Hà Tĩnh

Xem lý lịch thành viên http://www.dieukhientaubien.net/

Về Đầu Trang Go down

Re: Hệ thống phao Hàng hải

Bài gửi by ghetyeucongai on Fri May 27, 2011 7:50 pm

anh sưu tầm hay quá vậy! thanks anh nhiều ! cheers

ghetyeucongai
Ordinary Seaman

Tổng số bài gửi : 6
Điểm kinh nghiệm : 8
Ngày tham gia : 21/02/2011
Nơi làm việc : Deck Officer/ Football
Đến từ : Dien Khanh - Khanh Hoa

Xem lý lịch thành viên

Về Đầu Trang Go down

Re: Hệ thống phao Hàng hải

Bài gửi by nguyenthang_ofcmrt on Mon May 30, 2011 3:14 pm

e chào anh.anh có thể cho e biết một số dạng bài tập và câu hỏi thi môn địa văn không ạ.thanks anh.gần thi rồi mà kiến thức nhiều quá không biết ôn ở đâu cả.nản

nguyenthang_ofcmrt
Ordinary Seaman

Tổng số bài gửi : 13
Điểm kinh nghiệm : 17
Ngày tham gia : 21/03/2011

Xem lý lịch thành viên

Về Đầu Trang Go down

Re: Hệ thống phao Hàng hải

Bài gửi by nguyentrongha on Mon Jun 27, 2011 2:30 pm

bố gửi cho anh em phần mềm trắc nghiệm nhé

nguyentrongha
Ordinary Seaman

Tổng số bài gửi : 5
Điểm kinh nghiệm : 10
Ngày tham gia : 31/05/2011

Xem lý lịch thành viên

Về Đầu Trang Go down

Re: Hệ thống phao Hàng hải

Bài gửi by 1234-2020 on Tue Jun 28, 2011 5:03 pm

@nguyenthang_ofcmrt đã viết:e chào anh.anh có thể cho e biết một số dạng bài tập và câu hỏi thi môn địa văn không ạ.thanks anh.gần thi rồi mà kiến thức nhiều quá không biết ôn ở đâu cả.nản
hỏi thầy là chắc nhất
nhưng nói chung là chỉ thi những gì được học,có trong giáo trình thôi
vấn đề là có học không thôi Very Happy

1234-2020
Deck Cadet

Tổng số bài gửi : 63
Điểm kinh nghiệm : 74
Ngày tham gia : 13/12/2010
Đến từ : việt nam

Xem lý lịch thành viên

Về Đầu Trang Go down

Re: Hệ thống phao Hàng hải

Bài gửi by AnhĐen on Thu Oct 06, 2011 9:15 pm

Anh ơi cho em hỏi vậy phao và tiêu khác nhau ở đâu ạ? Làm sao phân biệt được chúng?

AnhĐen
Ordinary Seaman

Tổng số bài gửi : 1
Điểm kinh nghiệm : 1
Ngày tham gia : 06/10/2011

Xem lý lịch thành viên

Về Đầu Trang Go down

Re: Hệ thống phao Hàng hải

Bài gửi by Bố già on Thu Oct 06, 2011 9:38 pm

@AnhĐen đã viết:Anh ơi cho em hỏi vậy phao và tiêu khác nhau ở đâu ạ? Làm sao phân biệt được chúng?
Tiêu hàng hải (marker) là tên gọi chung cho các trang thiết bị, dụng cụ (dấu hiệu, đèn hiệu, âm hiệu, tín hiệu vô tuyến) hỗ trợ tàu thuyền xác định vị trí, hướng dẫn đường đi, đánh dấu khu vực nguy hiểm... Tiêu gồm hải đăng, trụ đèn, trụ nổi, tiêu nổi, phao tiêu (buoy)...

Như vậy, tiêu là cách gọi chung phao và các thứ khác.

Bố già
Admin

Tổng số bài gửi : 2237
Điểm kinh nghiệm : 2895
Ngày tham gia : 18/03/2010
Nơi làm việc : Vietsovpetro
Đến từ : Hà Tĩnh

Xem lý lịch thành viên http://www.dieukhientaubien.net/

Về Đầu Trang Go down

Re: Hệ thống phao Hàng hải

Bài gửi by bentrecute on Tue Oct 18, 2011 11:48 pm

cám ơn sư huynh về bài viết, nhưng phần dưới e ko thấy nút Play đâu áh

bentrecute
Able Seaman

Tổng số bài gửi : 24
Điểm kinh nghiệm : 21
Ngày tham gia : 11/08/2011
Nơi làm việc : seaman
Đến từ : bentre

Xem lý lịch thành viên

Về Đầu Trang Go down

Re: Hệ thống phao Hàng hải

Bài gửi by nxt912 on Wed Oct 19, 2011 7:56 am

Thanks anh "Bố già" admin 1 cái! Anh tìm được các tài liệu hay quá!!

Anh "Bố già" ơi, cố lên! hii..

nxt912
Ordinary Seaman

Tổng số bài gửi : 14
Điểm kinh nghiệm : 19
Ngày tham gia : 09/06/2010

Xem lý lịch thành viên

Về Đầu Trang Go down

Re: Hệ thống phao Hàng hải

Bài gửi by chienthan89 on Wed Nov 16, 2011 12:30 am

em đang cần tài liệu về hệ thống phao tiêu đèn biển trên thế giới ai có cho em xin voi em cảm ơn nhiều nhiều

chienthan89
Ordinary Seaman

Tổng số bài gửi : 5
Điểm kinh nghiệm : 5
Ngày tham gia : 16/11/2011

Xem lý lịch thành viên

Về Đầu Trang Go down

Re: Hệ thống phao Hàng hải

Bài gửi by nguyenduonghh on Thu Nov 17, 2011 12:38 pm

anh có những tài liệu về phao tiêu hàng hải này không cho em với
em đang rất cần cho bài luận văn của mình
em xin cảm ơn và hậu tạ
gmail của em: nguyenduonghh@gmail.com

nguyenduonghh
Carpenter

Tổng số bài gửi : 44
Điểm kinh nghiệm : 47
Ngày tham gia : 30/09/2010
Nơi làm việc : football
Đến từ : vinalines tp hcm

Xem lý lịch thành viên

Về Đầu Trang Go down

Re: Hệ thống phao Hàng hải

Bài gửi by Bố già on Thu Nov 17, 2011 2:44 pm

@nguyenduonghh đã viết:anh có những tài liệu về phao tiêu hàng hải này không cho em với
em đang rất cần cho bài luận văn của mình
em xin cảm ơn và hậu tạ
gmail của em: nguyenduonghh@gmail.com
Mấy cái này mình lấy trong NP735 thôi. Bạn search trên diễn đàn.
